PEL-2000A可編程直流電子負載，此電子負載可以工作在定電流、定電壓、定電阻模式下，還可仿真各種動態負載狀況，透過序列功能進行負載電壓、電流、負載的上升及下降斜率、電流準位、持續時間等參數來編輯負載波形，同時提供外部波形信號控制以及V&I監測功能，測試參數及狀態的存儲可高達120組，系統可根據自動測試需求，隨時由儀器內部的儲存單元EEPROM中呼叫出來使用。

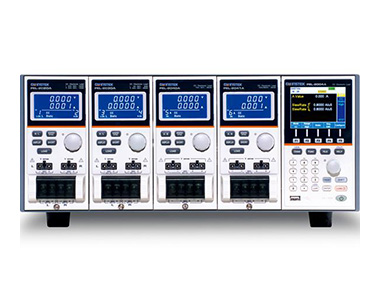

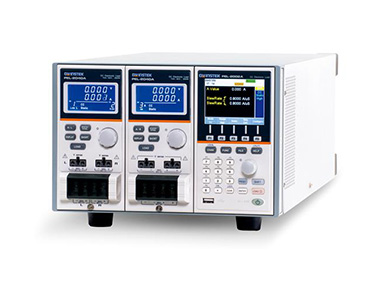

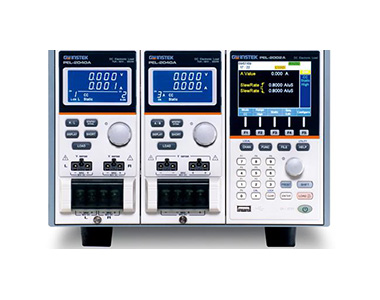

PEL-2000A系列包含兩種主控含機框PEL-2002A(可容納雙模塊)與PEL-2004(可容納四模塊)，采用模組化設計，協助使用者保留未來可能會運用到更高功率需求的擴充性，目前提供4款負載模組分別為：PEL-2020A(200W雙信道負載模塊100W*2 ; PEL-2030A (280W雙信道負載模塊30W+ 250W) ; PEL-2040A(350W單信道負載模塊);PEL-2041(350W單信道負載模塊)]，以PEL-2004A來代表最多可以組成8個通道同步使用，功率范圍200W~350W，電流范圍0~70A，電壓范圍1~500V，使用者可依據實際需求，選擇的負載模組及控制模組進行組合或自組負載系統，可同步執行多組電子負載模組拉載的應用，同時每個模組采用隔離與地浮接方式，避免造成短路回路 ; 現今綠能產業蓬勃發展，PEL-2000A 系列符合各式消費性電子及車用能源設備測試的需求，透過外部扁平電纜并聯控制功能，最多可以同時控制五個主機框，并讓總體的總使用功率達到7kVA。
PEL-2000A系列配備RS232、USB、GPIB(選配)接口、GO/NG接口，同時還配備了驅動程序和針對LabView、VB、C、C++等相關測試軟件范例。PEL-2000A系列主要應用于多信道或單信道輸出的AC/DC電源、DC/DC電源模塊、充電器及電源類電子組件性能的測試，對設計研發、生產線測試及產品檢測作業上提供快速有效的測試方案，同時具有的OPP、OCP、OVP、OTP、低壓保護以及正反向極性保護功能，更大幅提高了產品的可靠性、是工程測試及自動測試環境得以信賴的產品。
A. AUTOMATICALLY SEQUENCE FUNCTION
每個通道可以單獨設置快速序列，每通道最多可以建立120個點、延遲時間等，每一步階最小可設定為100us。在相同的控制模式下，可以同時進行多通道的序列控制，并模擬交換式電源供應器加載行為，這是PEL-2000A系列最強而有力的特征之一，可運用在多通道輸出電源供應器的模擬。在動態模式下，負載電流或脈沖負載電阻其兩個預置準位的條件設置速度，每一步階可達25us，這通常是作為標準測試程序，以驗證負載快速變化的響應。
右上圖是一張單通道交換式電源供應器仿真負載快速變化的一個范例。透過數字示波器搭配使用電流測棒所截取到的電流波形，PEL- 2000A可程序直流電子負載的序列編程功能，能夠?qū)τ诮粨Q式電源供應器進行產品的性能測試
B. MULTIPLE OPERATING MODE
C.C. ( 定電流運作模式 )
定電流模式下，負載單元根據所設置的值吸入電流量，無論電壓多大，電流保持不變。CC模式下共有兩個檔位：高(HI)與低(LOW)檔位，低檔位的分辨率比高檔位高，用于精密測試，當電流超出低檔位范圍時就需切換配置文件位至高檔位。PEL-2000A系列可程序直流電子負載，低范圍所能承受的功率為該型號最大的額定功率。CC模式下包含靜態與動態兩個主要模式，靜態模式用于穩定測試，動態模式用于測試瞬間負載，在動態與靜態下也可使用Go /No Go 功能。
C.V. ( 定電壓運作模式 )
定電壓模式下負載單元保持電壓不變同時吸取電流，在定電壓模式下，單信道負載其可以設定A & B兩個值以及限制的電流值，亦可透過負載模塊的前面板A/B鍵來切換并選擇A或 B的測試條件。雙信道負載只能設定一個條件值(A值)，在CV模式下可以設定響應時間的快慢。
C.V.+C.C. ( 恒壓+恒流模式 )
在定電壓模式下，可設定一個電流限制，可進入CV+CC模式。當電壓輸入大于A值，并且輸入電流低于限制電壓時，信道運行在CV模式，當電流大于限制時,信道將進入CC模式。
C.R. ( 定電阻模式 )
定電阻模式下負載單元吸收成線性比例的電流與電壓以匹配所設定的電阻值。單通道。單通道有兩種值，2個檔位及上升與下降轉換速率。和CC模式一樣定電阻支持動態與靜態負載，和其他負載一樣，CR模式支持GO/NG功能。
C. PARALLEL DYNAMIC LOADING
PEL-2000A主控的每個通道都可以并聯使用，并可操作在動態與靜態模式下。在動態模式下，負載可設定兩個準位，兩準位之間的延遲最小可設定為0.025ms。當信道并聯使用時，動態測試必須要同步。透過并聯可有效的執行動態高功率負載，無需采用大功率的負載機來提供。
D. FRAME LINK
PEL-2000A系列可透過負載控制接口，連接多個電子負載，接面均為標準的MIL20-pin接口，最多可以將4個副控機框與第一主機框相互并接。
E. RUN PROGRAM
在編程序列模式下，共有12組編程序列，每一組程序中有10個序列，透過編輯參數可進行重復測試，運行完成后，所有的測試結果包含GO/NG判斷結果將會全部顯示在窗口上。
F. PROTECTION MODES
PEL-2000A系列包含多種保護模式：過電流保護(OCP)、過電壓保護(OVP)、過功率保護(OPP)、反極性保護(RVP)、低電壓保護(UVP)，各種保護模式都能有效地保護負載與待測體，當保護設定被觸發，蜂鳴器將會發出警報音，同時負載發出警報停止負載吸入電壓及電流，負載運用在CV、CR模式時必須要設定過電流保護來限制負載的吸收電流，建議設定電流限制來防止負載燒壞。過電壓保護用來限制負載的吸入電壓，當設定好限制電壓，負載就會有效的限制吸入電壓來保護負載。反向極性保護可有效的防止反接帶來的儀器損壞，透過設定低電壓范圍，可有效的防止待測體因電壓過低帶來的損壞。
G. Von VOLTAGE SETTINGS
Von Voltage指負載開始吸取電流時的電壓。Von Voltage共有兩種操作模式：Von Latched 開 及 Von Latched 關 。當Von Latched開，當電壓值達到Von電壓時，負載開始吸入電流，且電壓低于Von電壓時，仍然持續吸入電流。Von Latched 關，電壓值達到Von電壓時，開始吸入電流，但當電壓值低于Von電壓時，停止吸入電流。如圖：Von Latched被設置為關閉時，若Von-Voltage限制已超過，負載模塊將開始吸入電流，直至輸出電壓下降于Von-Voltage限制時，才會停止吸收電流。
H. EXTERNAL CHANNEL CONTROL

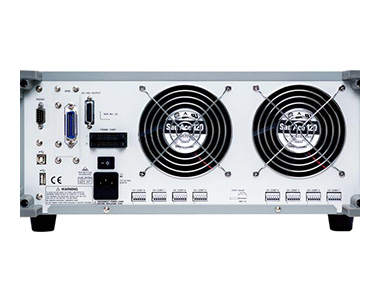

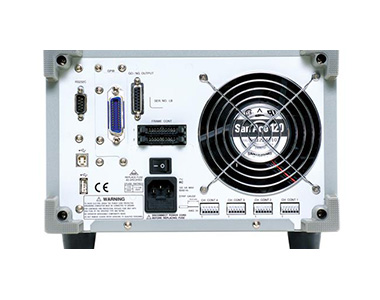

透過后面板對應通道的6針插槽，可監測每個通道的輸入狀況，包括輸入電壓、輸入電流、負載的On/Off，以及CC與CV模式的設定。電壓監測輸出，(VMON) 與電流監測輸出 (IMON)，所輸出的負載輸入電壓和負載輸入電流是其所占全刻度的百分比，如0V＝0%全刻度輸入電壓，10V＝100%全刻度輸入電壓。電壓監測透過1 & 3 電流監測透過1 & 2。下面描述了電壓和電流監測輸出的接腳配置。
為了啟動負載，Load on (pin5) 和 GND (pin1) 端需透過低電壓(0~1V)，同樣，若需要透過較高電壓(4-5V)；Load on 輸入電壓必須為TTL。
