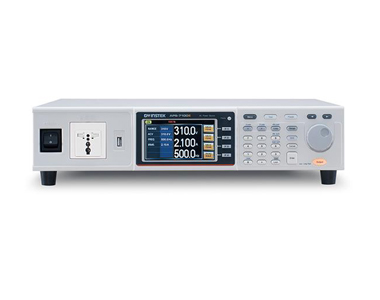

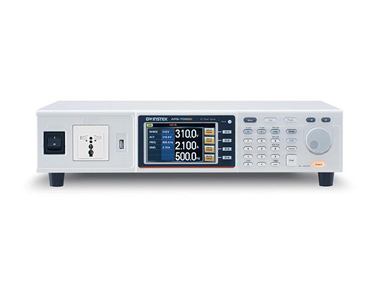

4.3'' TFT-LCD顯示屏
輸出能力：
APS-7050E(500VA, 310Vrms, 4.2/2.1Arms)
APS-7100E(1000VA, 310Vrms, 8.4/4.2Arms)
測量功能：電壓, 電流, 功率, 電流, 頻率, 功率因數
10組測試模式，模擬功率瞬態輸出
10組預設，用戶可存儲10組設置
OPP, OCP和OTP保護
可調的電壓、頻率和電流限制
通用進線電源
APS-7000E系列線性AC電源高2U，輸出頻率45~500Hz。APS-7050E最大額定輸出500VA、310Vrms、4.2Arms；APS-7100E最大額定輸出1000VA、310Vrms、8.4Arms。APS-7000E系列包含6種測量和測試功能(Vrms, Irms, F, Ipk, W, PF)，具有類似AC功率計的用戶界面。該系列通過增強小電流測量分辨率，尤其適合LED生產和備用模式功率損耗測試。為了滿足消費電子中電源電壓波動的測試標準，APS-7000E系列不僅提供了一個穩定的AC電源，其特殊的測試模式還可以處理特殊目的或異常的電壓和頻率。測試模式提供10組存儲器，模擬功率中斷、電壓增強和壓降。該系列可以生成電網功率瞬態波形，使用戶能夠判定在不利條件下的電子產品工作情況。
| 規格 | |||
| 型號 | APS-7050E | APS-7100E | |
| 額定功率 | 500VA | 1000VA | |
| 輸出電壓 | 0 ~ 310.0 Vrms | 0 ~ 310.0 Vrms | |
| 輸出頻率 | 45.00 ~ 500.0 Hz | 45.00 ~ 500.0 Hz | |
| 最大電流(r.m.s) | 0 ~ 155 Vrms | 4.2 A | 8.4 A |
| 0 ~ 310 Vrms | 2.1 A | 4.2 A | |
| 最大電流 | 0 ~ 155 Vrms | 16.8 A | 33.6 A |
| 0 ~ 310 Vrms | 8.4 A | 16.8 A | |
| 總諧波失真(THD) | ≤0.5% 在45 ~ 500Hz (電阻性負載) | ||
| 峰值因數 | ≥4 | ||
| 電壓調節率 | 0.1% (%滿刻度) | ||
| 負載調節率 | 0.5% (%滿刻度) | ||
| 響應時間 | < 100μS | ||
| 設定值 | |||
| 電壓 | 范圍 | 155 Vrms / 310 Vrms / Auto | |
| 分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms | ||
| 精度 | ± (0.5%設定值 + 2位) | ||
| 頻率 | 范圍 | 45 ~ 500 Hz | |
| 分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz | ||
| 精度 | ± 0.02%設定值 | ||
| 測量 | |||
| 電壓(r.m.s) | 范圍 | 0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms | |
| 分辨率 | 0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms | ||
| 精度 | ± (0.5%讀值 + 2位) | ||
| 頻率 | 范圍 | 45 ~ 500 Hz | |
| 分辨率 | 0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz | ||
| 精度 | ± 0.1 Hz | ||
| 電流(r.m.s) | 范圍 | 2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 17.5A | |
| 分辨率 | 0.01 mA, 0.1 mA, 0.001 A, 0.01 A | ||
| 精度 | ± (0.6%讀值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%讀值 + 5位) , 0.350 ~ 3.500 A / ± (0.5%讀值 + 3位) , 3.500 ~ 17.50 A | ||
| 電流 | 范圍 | 0.0 ~ 70.0 A | |
| 分辨率 | 0.1 A | ||
| 精度 | ± (1%讀值 + 1位) | ||
| 功率(W) | 分辨率 | 0.01 W, 0.1 W, 1 W | |
| 精度 | ± (0.6%讀值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%讀值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%讀值 + 2位) , 1000 ~ 9999 W | ||
| 功率因數 | 范圍 | 0.000~1.000 | |
| 分辨率 | 0.001 | ||
| 精度 | ± (2%讀值 + 2位) | ||
| 常規 | |||
| 預設數 | 10 (0~9數字鍵) | ||
| 保護 | OCP, OPP, OHP和Alarm | ||
| 環境條件 | |||
| 工作溫度 | 0 ~ +40 ℃ | ||
| 存儲溫度 | -10 ~ +70 ℃ | ||
| 工作濕度 | 20 ~ 80% RH (無凝結) | ||
| 存儲濕度 | 小于80% RH(無凝結) | ||
| 輸入 | |||
| 輸入電源 | 1ψ AC 115/230 Vac ±15% | ||
| 尺寸 | |||
| 430(W)×88(H)×400(D) mm; 約24Kg | 430(W)×88(H)×560(D) mm; 約38Kg | ||
CD ROM(使用手冊×1),
電源線(依區域),
電源接線柱保護蓋,
GTL-123 測試線
選配：
GRA-423 APS-7000E 機架
APS-7050E 500 VA AC電源
APS-7100E 1000 VA AC電源
